Contactless Smart Card Module
Designed for embedding into products manufactured by third-parties, the iCLASS® OEM150 Module is a 13.56 MHz read/write contactless smart card reader/writer in a printed circuit board form factor.
The OEM150 enables iCLASS technology to be used for multiple applications including cashless vending, biometrics, time and attendance, alarm system control, HVAC control, process control, and point of sale terminals.
A fully functional Wiegand/TTL reader/writer with remote antenna, the OEM150 is easy to use - just connect power, data, and control lines. For added functionality, such as serial interface with RS232, RS485 or USB, just add a plug-n-play expansion module into the provided socket.
When used with iCLASS cards, the OEM150 offers security features such as RF data encryption and mutual authentication using 64-bit keys for each application area, and optional DES or Triple DES data encryption for the HID application area. HID provides key management for access control and other data, stored in the HID application area.
For access control applications, the OEM150 can read either iCLASS credentials (transmitting the Wiegand formatted data as encoded) or MIFARE® credentials (transmitting Wiegand data based on the card serial number in 26-, 32-, 34-, 37-, 40- or 56-bit formats).
For non-access control applications, the OEM150 module can read or write to any application area on the iCLASS credential, with all reader functions controlled by an external host processor via the serial port using the iCLASS serial protocol.
The OEM150 has an audio output, operated by internal firmware, by the beeper control line, or by serial commands via the TTL port. The unit can produce tone sequences indicating various status conditions. When the configurable Hold control line is asserted, either all card reading is disabled, or the module will buffer one card read and ignore subsequent reads until the line is released.
The OEM150 has an Open Collector output, which is a normally-open logic output controlled by a serial command. The output can be latched, unlatched, or momentarily closed for 1-255 seconds.
Designed for embedding into products manufactured by third-parties, the iCLASS® OEM150 Module is a 13.56 MHz read/write contactless smart card reader/writer in a printed circuit board form factor.
The OEM150 enables iCLASS technology to be used for multiple applications including cashless vending, biometrics, time and attendance, alarm system control, HVAC control, process control, and point of sale terminals.
A fully functional Wiegand/TTL reader/writer with remote antenna, the OEM150 is easy to use - just connect power, data, and control lines. For added functionality, such as serial interface with RS232, RS485 or USB, just add a plug-n-play expansion module into the provided socket.
When used with iCLASS cards, the OEM150 offers security features such as RF data encryption and mutual authentication using 64-bit keys for each application area, and optional DES or Triple DES data encryption for the HID application area. HID provides key management for access control and other data, stored in the HID application area.
For access control applications, the OEM150 can read either iCLASS credentials (transmitting the Wiegand formatted data as encoded) or MIFARE® credentials (transmitting Wiegand data based on the card serial number in 26-, 32-, 34-, 37-, 40- or 56-bit formats).
For non-access control applications, the OEM150 module can read or write to any application area on the iCLASS credential, with all reader functions controlled by an external host processor via the serial port using the iCLASS serial protocol.
The OEM150 has an audio output, operated by internal firmware, by the beeper control line, or by serial commands via the TTL port. The unit can produce tone sequences indicating various status conditions. When the configurable Hold control line is asserted, either all card reading is disabled, or the module will buffer one card read and ignore subsequent reads until the line is released.
The OEM150 has an Open Collector output, which is a normally-open logic output controlled by a serial command. The output can be latched, unlatched, or momentarily closed for 1-255 seconds.
Compact, low power module allows for easy integration of iCLASS read/write contactless smart card technology into small form factor devices..
* Base Model Number: 3131
* Reads iCLASS, MIFARE Standard, Ultralight, or DESFire cards.
* Dimensions: 1.10" x 1.420"(27.94 mm x 30.48) without antenna.
* Base Model Number: 3131
* Reads iCLASS, MIFARE Standard, Ultralight, or DESFire cards.
* Dimensions: 1.10" x 1.420"(27.94 mm x 30.48) without antenna.
Mod. : R11A/E01 - Lecture seule interface TTL
Technologie
• E01 : EM H4102 + P4150 Electronic Marin / 40 bits lecture seule ou 1 kbits lecture/écriture
Certifications
• CE
Fonctions principales
Le MDS est une module RFID 125 kHz disposant d'une antenne externe et fonctionnant en mode lecture seule
Fonction
Lecture Seule
Bénéfice client
Le MDS permet d'ateindre des distances de communication allant jusqu'à 19 cm. Compact et modulaire avec son antenne déportée, il s'intègre facilement dans tout produit éléctronique pour leur apporter la fonction RFID
Distance de lecture
0-19 cm (Dépend de la taille et du type d'identifiant utilisé)
Alimentation
5 VDC (4,5-5,5V)
Consommation
60 mA
Matériaux
Coque ABS
Dimensions
70x27x10 mm
Température de stockage
-20° - +70° C
Température de fonctionnement
-20° - +70° C
Classe IP
67
Réserves
Données à titre indicatif
Technologie
• E01 : EM H4102 + P4150 Electronic Marin / 40 bits lecture seule ou 1 kbits lecture/écriture
Certifications
• CE
Fonctions principales
Le MDS est une module RFID 125 kHz disposant d'une antenne externe et fonctionnant en mode lecture seule
Fonction
Lecture Seule
Bénéfice client
Le MDS permet d'ateindre des distances de communication allant jusqu'à 19 cm. Compact et modulaire avec son antenne déportée, il s'intègre facilement dans tout produit éléctronique pour leur apporter la fonction RFID
Distance de lecture
0-19 cm (Dépend de la taille et du type d'identifiant utilisé)
Alimentation
5 VDC (4,5-5,5V)
Consommation
60 mA
Matériaux
Coque ABS
Dimensions
70x27x10 mm
Température de stockage
-20° - +70° C
Température de fonctionnement
-20° - +70° C
Classe IP
67
Réserves
Données à titre indicatif
Mod. : W11A/E01 - Lecture/Ecriture TTL
Technologie
• E01 : EM H4102 + P4150 Electronic Marin / 40 bits lecture seule ou 1 kbits lecture/écriture
Certifications
• CE
Fonctions principales
Module RFID 125 kHz basse consommation existant en deux modes: lecture seule ou lecture/écriture. Il bénéficie d'un mode réveil automatique lorsqu'un badge rentre dans son champ; sa consommation en veille est alors de 18 µA
Fonction
Lecture Seule
Bénéfice client
Grâce à sa faible consommation, le MLP est le module idéal pour s'intégrer dans équipements éléctroniques pour lesquelles la consommation électrique est primordiale comme les terminaux portables, les serrures autonomes (hotel...)
Distance de lecture
0-5 cm (Dépend de la taille et du type d'identifiant utilisé)
Alimentation
5 VDC (4,5-5,5V)
Consommation
18 µa en veille
Matériaux
Coque ABS
Dimensions
44,5x27x10 mm
Température de stockage
-20° - +70° C
Température de fonctionnement
-20° - +70° C
Classe IP
65
Réserves
Données à titre indicatif
Technologie
• E01 : EM H4102 + P4150 Electronic Marin / 40 bits lecture seule ou 1 kbits lecture/écriture
Certifications
• CE
Fonctions principales
Module RFID 125 kHz basse consommation existant en deux modes: lecture seule ou lecture/écriture. Il bénéficie d'un mode réveil automatique lorsqu'un badge rentre dans son champ; sa consommation en veille est alors de 18 µA
Fonction
Lecture Seule
Bénéfice client
Grâce à sa faible consommation, le MLP est le module idéal pour s'intégrer dans équipements éléctroniques pour lesquelles la consommation électrique est primordiale comme les terminaux portables, les serrures autonomes (hotel...)
Distance de lecture
0-5 cm (Dépend de la taille et du type d'identifiant utilisé)
Alimentation
5 VDC (4,5-5,5V)
Consommation
18 µa en veille
Matériaux
Coque ABS
Dimensions
44,5x27x10 mm
Température de stockage
-20° - +70° C
Température de fonctionnement
-20° - +70° C
Classe IP
65
Réserves
Données à titre indicatif
Mod. : R11B/E01 - Lecture seule interface TTL
Technologie
• E01 : EM H4102 + P4150 Electronic Marin / 40 bits lecture seule ou 1 kbits lecture/écriture
Certifications
• CE
Fonctions principales
Mini lecteur RFID (taille composant) intégrant toutes les fonctionnalités de lecture (ou écriture selon version) de tags et cartes. Antenne intégrée.
Fonction
Lecture Seule
Bénéfice client
Grâce à sa taille compacte, le module MS est idéal pour l'intégration de la fonction RFID dans des équipements électroniques (terminaux portables). Il offre, malgré sa taille optimisée, des distances de lecture allant jusqu'à 7 cm et son électronique est protégée dans de la résine.
Distance de lecture
0-7 cm (Dépend de la taille et du type d'identifiant utilisé)
Alimentation
5 VDC (4,5-5,5V)
Consommation
15 mA
Matériaux
Coque ABS
Dimensions
44,5x27x10 mm
Température de stockage
-20° - +70° C
Température de fonctionnement
-20° - +70° C
Classe IP
67
Réserves
Données à titre indicatif
Technologie
• E01 : EM H4102 + P4150 Electronic Marin / 40 bits lecture seule ou 1 kbits lecture/écriture
Certifications
• CE
Fonctions principales
Mini lecteur RFID (taille composant) intégrant toutes les fonctionnalités de lecture (ou écriture selon version) de tags et cartes. Antenne intégrée.
Fonction
Lecture Seule
Bénéfice client
Grâce à sa taille compacte, le module MS est idéal pour l'intégration de la fonction RFID dans des équipements électroniques (terminaux portables). Il offre, malgré sa taille optimisée, des distances de lecture allant jusqu'à 7 cm et son électronique est protégée dans de la résine.
Distance de lecture
0-7 cm (Dépend de la taille et du type d'identifiant utilisé)
Alimentation
5 VDC (4,5-5,5V)
Consommation
15 mA
Matériaux
Coque ABS
Dimensions
44,5x27x10 mm
Température de stockage
-20° - +70° C
Température de fonctionnement
-20° - +70° C
Classe IP
67
Réserves
Données à titre indicatif

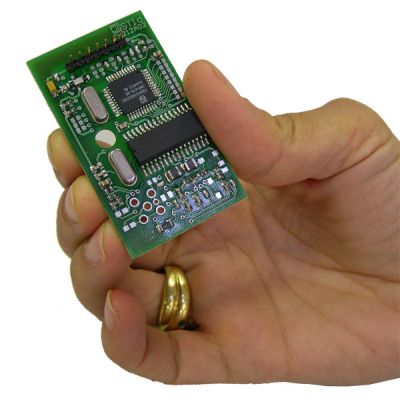

Mod. : W31x/PH1 - Lecture/Ecriture TTL
Applications
• Contrôle d'accès
• Intégration OEM
• Monétique
• Billetterie
Technologie
• Ph1 : Mifare Philips / 1K, 4K, Desfire
Protocoles disponibles
• 5d : Protocole série - Bibliothèque Mifare
Certifications
• CE
Fonctions principales
Lecture/écriture 13.56 MHz - Jeu de commandes complet pour puces Mifare 1k, 4k, Desfire
Fonction
Lecture / Ecriture
Bénéfice client
A la fois compact et performant, le module MS 13.56 MHz permet d'intégrer la fonction RFID à tout équipement électronique (terminaux portables...). Sa conformité avec les grands standards lui permet aussi de s'adapter facilement dans des infrastructures RFID déja existantes.
Distance de lecture
0-9 cm (Fonction de l'identifiant utilisé et de la taille de l'antenne du lecteur.)
Alimentation
5 VDC (4,5-5,5V)
Consommation
100 mA
Dimensions
60x35x7 mm
Applications
• Contrôle d'accès
• Intégration OEM
• Monétique
• Billetterie
Technologie
• Ph1 : Mifare Philips / 1K, 4K, Desfire
Protocoles disponibles
• 5d : Protocole série - Bibliothèque Mifare
Certifications
• CE
Fonctions principales
Lecture/écriture 13.56 MHz - Jeu de commandes complet pour puces Mifare 1k, 4k, Desfire
Fonction
Lecture / Ecriture
Bénéfice client
A la fois compact et performant, le module MS 13.56 MHz permet d'intégrer la fonction RFID à tout équipement électronique (terminaux portables...). Sa conformité avec les grands standards lui permet aussi de s'adapter facilement dans des infrastructures RFID déja existantes.
Distance de lecture
0-9 cm (Fonction de l'identifiant utilisé et de la taille de l'antenne du lecteur.)
Alimentation
5 VDC (4,5-5,5V)
Consommation
100 mA
Dimensions
60x35x7 mm
