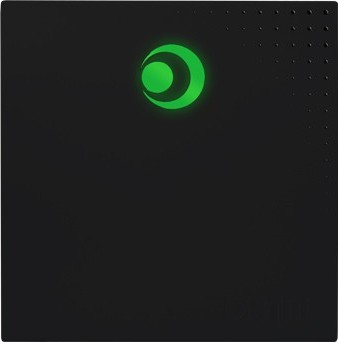

GAT NANO - LECTEUR MAINS LIBRES UHF ULTRA COMPACT

Extrait Notice installation Extrait Notice technique Extrait Notice utilisateur

Notice d'installation / Installation procedure
Lecteur UHF / UHF Reader: GAN

Références des produits
GAN -R41-E-U04-xx/2 (ETSI)
Modèle TTL (Clock&Data / Wiegand)
GAN -R42-E-U04-xx/2 (ETSI)
Modèle RS232
GAN -R43-E-U04-xx/2 (ETSI)
Modèle RS485
GAN -R51-E-U04-xx/2 (FCC)
Modèle TTL (Clock&Data / Wiegand)
GAN -R52-E-U04-xx/2 (FCC)
Modèle RS232
GAN -R53-E-U04-xx/2 (FCC)
Modèle RS485
Caractéristiques
Alimentation :
+9 Vdc à +36 Vdc
(+12 Vdc Typique)
Consommation :
Sous +12 Vdc : typ 500mA, max 750mA
Communication :
RS485 (L+ & L-)
RS232 (TD & RD)
TTL (Wiegand / Clock & Data)
Raccordement :
Bornier débrochable à vis 14 points
Pas de 3.80 mm
Température de fonctionnement : -20 °C / +55°C
-4,00 °F / +131,00°F
Indice de protection :
IP65
Puce lue :
EPC1 Gen2 (ISO 18000-6C) 96 bits max.
Relais:
1 A max sous 30 Vdc actionné sur lecture ou par
Led2.
Entrée IN1 :
Circuit anti-rebond pour connexion détection de
passage
LEDS :
Deux lignes pilotent deux couleurs parmi les 7
disponibles.(par défaut : Led1 : rouge; Led2 :vert)
Arrachement :
Contacteur interne permettant la détection de
l'ouverture du capot.(configurable par tag)
Type de câble préconisé
Utiliser du câble multiconducteur blindé par tresse, reliée à la masse du concentrateur.
Déport max RS485 :
1000 m. à 9600 bauds (SYT2 6/10 ° conseillé)
Déport max RS232 :
15 m.
(SYT2 6/10 ° conseillé)
Wiegand / Clock & Data :
1 paire 6/10° - 30 m max
1 paire 9/10° - 50 m max
2 paires 6/10° - 60 m max
2 paires 9/10° - 100 m max
3 paires 6/10° - 100 m max

Products references
GAN-R41-E-U04-xx/2 (ETSI)
TTL Model (Clock&Data / Wiegand)
GAN-R42-E-U04-xx/2 (ETSI)
RS232 Model
GAN-R43-E-U04-xx/2 (ETSI)
RS485 Model
GAN-R51-E-U04-xx/2 (FCC)
TTL Model (Clock&Data / Wiegand)
GAN-R52-E-U04-xx/2 (FCC)
RS232 Model
GAN-R53-E-U04-xx/2 (FCC)
RS485 Model
Characteristics
Power supply:
+9 Vdc up to +36 Vdc
(+12 Vdc Typical)
Consumption:
Under +12 Vdc: typ 500mA, max 750mA
Communication:
RS485 (L+ & L-)
RS232 (TD & RD)
TTL (Wiegand / Clock & Data)
Pin out:
Connector 14 points
Thread 3.80 mm / 0.149 in
Temperature:
-20 °C / +55°C
-4.00 °F / +131.00°F
Protection:
IP65
Chip:
EPC1 Gen2 (ISO 18000-6C) 96 bits max.
Relay:
1 A max under 30 Vdc operated on reading or by
Led2.
IN1 input:
Anti-bounce circuit for connection crossing
detection
LEDS:
Two colors available among 7 available ( default:
Led1: red; Led2: green)
Tearing:
Switch for detecting the opening of the cover.
(configured with configuration tag)
Recommended cables
Use a multi-conductor cable, pair shielded.
Max length RS485:
1000 m / 3 280.84 ft at 9600 bps (SYT2 AWG24 Recommended)
Max length RS232:
15 m / 49.21 ft.
(SYT2 AWG24 recommended)
Wiegand / Clock & Data:
1 pair AWG24 - 98,43 ft / 30 m max
1 pair AWG35 - 164,04 ft / 50 m max
2 pairs AWG24 - 196,85 ft / 60 m max
2 pairs AWG35 - 328,08 ft / 100 m max
3 pairs AWG24 -328,08 ft / 100 m max

Communication
Pour plus d'informations concernant le dialogue avec le lecteur, veuillez consulter la
spécification du protocole.
Vue générale
Les différents composants et les connexions du lecteur sont ci-dessous.

Communication
More details about reader's communication are available in the protocol specification

?
?
?
?
?
?

1
2
3
4
5
6
7
8
9
10
11
12
13
14

GND
Alimentation
IN1
GND
L+/TD/Data/D0
L-/RD/Clock/D1
GND
LED1
LED2
GND
COM
NO
BUZ
GND

A
B
C
D
E
F

Switch (SW1)
Résistance de fin de lignes RS485 (J13)
Commutateur de filtrage (J18 F)
Buzzer (J5)
IN1 (J6)
LEDS de visualisation (D22-D23-D24)

?
?
?
?
?
?

Overview
The different components and the connexions are represented below.
1
2
3
4
5
6
7
8
9
10
11
12
13
14

GND
Power Supply
IN1
GND
L+/TD/Data/D0
L-/RD/Clock/D1
GND
LED1
LED2
GND
COM
NO
BUZ
GND

A
B
C
D
E
F

Switch (SW1)
End of line resistor RS485 (J13)
Filtering switch
Buzzer (J5)
IN1(J6)
Led of visualization(D22-D23-D24)

A

C
B

F
D
F
E
F
1

© STid 2013 ? NI1090x02 - Ed. 24/07/2013

2

3 4

5

6

7

8

9 10

11

12 13 14

Notice d'installation / Installation procedure
Lecteur UHF / UHF Reader: GAN

?

?

?
?
?
?
?

?

?
?

?

?

?

?

Fonctionnement
Initialisation du lecteur de 2 secondes à la mise sous tension
? Tous les paramètres sont pris à ce moment (voir §Configuration de la carte
interface).
? La Led blanche est allumée et le buzzer émet une série de Bip : 2 longs+ 1
court + 2 longs.
A la fin de l'initialisation, le lecteur recherchera un tag de configuration sur l'antenne
pendant 4 secondes.
? Pendant ce délai : la LED orange clignote (allumée ~1s, éteinte ~200ms).
? Si un badge de configuration est présenté sur l'antenne, la led verte clignote
rapidement 6 fois (buzzer synchrone avec la Led) signalant ainsi la prise en
compte du badge (Led rouge si mauvais type de produit, Led violette si
mauvaise clé).
Le lecteur peut gérer une anticollision à hauteur de 4 tags.
Si plusieurs tags sont présents dans le même champ, un délai d'environ 200 ms
sépare l'envoi de chaque identifiant en TLL, envoi direct en série.
Le cycle de scan, variant suivant le nombre de tags présents, est au plus rapide de
100 ms.
Un tag lu provoque un clignotement de la Led orange de visualisation, un bip sonore
du buzzer ainsi que l'activation du Relais 1 pendant 200 ms.
Configuration de la carte interface
Filtrage (C) : Cette option permet, si le commutateur est placé sur On, d'utiliser le
mode filtrage. Le lecteur ne lira qu'une seule fois l'identifiant présent dans le champ
selon un temps défini à la configuration du lecteur (6, 9, 12 ou 15 secondes ? 6 par
défaut). Si la fonction est désactivée, le lecteur émettra un code pour un même
identifiant toutes les 200 ms environ.
Choix du protocole de communication (A) : Il est possible de configurer la sortie du
lecteur entre différents formats (TTL, RS232, RS485 ou OFF). Pour cela il suffit de
positionner le commutateur SW1 (A) sur le numéro correspondant au format de
sortie (4 : OFF, 3 : RS485, 2 : RS232 et 1 : TTL) et de présenter le tag de
configuration, créé par l'application Ultrys, lors du démarrage du lecteur. Les
structures des trames peuvent être modifiées via l'application Ultrys (Choix
Clock&Data / Wiegand, structure des trames RS232 / RS485, pour plus
d'informations, se référer au §Protocoles).
Résistance de fin de lignes (B):A utiliser lors d'une communication RS485 lorsque la
distance de câbles de données approche ou est supérieure à 100 m et que la
communication se dégrade (signaux non francs, erreurs de trames etc..).
Voie IN1 (E) : Lorsque le commutateur J6 est positionné sur OFF, le lecteur
n'activera la lecture sur l'antenne uniquement si un 0 Vdc est présent sur l'entrée
IN1 (activation pendant la période de présence du 0 Vdc + 5 secondes
supplémentaires après le changement d'état sur l'entrée IN1). Si le commutateur J6
est positionné sur On, le lecteur scannera continuellement.
Buzzer (D) : Le buzzer émet un bip sonore lors de chaque lecture. Il est possible de
l'inhiber en positionnant le commutateur J5 (placé au-dessus du buzzer) sur la
position OFF.
Protocole
Protocoles TTL (Wiegand & ISO2)
? ISO2 (Clock & Data) ? Décimal (7 octets max).
? Wiegand avec LRC ? Hexadécimal (12 octets max).
? Wiegand sans LRC ? Hexadécimal (12 octets max).
Protocoles Série (RS232 & RS485)
? RS232 (trame configurable via l'application Ultrys).
? RS485 (trame configurable via l'application Ultrys).
Détail du protocole série (configurable uniquement via l'application Ultrys ou lors de
la commande)
? Sortie Hexadécimale ou Décimale (option mode ASCII ou normal)

?

?

?
?
?
?

?

?

?

?

?

?

?

?

Operating mode
When the reader is switched on, he initializes itself for 2 seconds.
? All parameters are taken into account at this moment (refer to
§Configuration of the interface board).
? The white led of visualization is lighted.
At the end of the initialization, the reader will look for a configuration tag on the
antenna for 4 seconds.
? The green led of visualization will blink.
? If there is a configuration tag in front of the main reader's antenna, the
green led of visualization will blink 6 times.(red Led if bad reader type,
Led violet if bad key value).
Anticollision up to 4 tags.
If there are several tags in front of the reader, it will send the codes one by one with
a delay of 200 ms in TTL, send directly in serie.
The cycle of a scan varies according the number of tags present in front of the
antenna. The fastest is 100 ms.
When the reader reads a tag, orange led of visualization, buzzer and Relay 1 are
activated one time for 200 ms.

Configuration of the interface board
Filtering (C): If the switch Filtering (N) is On, the reader won't read the
same tag on the RF Field according the time defined in order (6, 9, 12
or 15 seconds). Otherwise (switch on OFF), the reader will reemit the
same code without filtering.
Choice of the communication (A): It is possible to choose the kind of
communication (TTL, RS232, RS485 or OFF). To do that, just place
the switch SW1 (A) on the wished position (4: OFF, 3: RS485, 2:
RS232 and 1: TTL) and present the configuration tag made by Ultrys
software in front of the reader at the initialization. RS232, RS485 and
TTL are customizable. The structure of the frame can be changed via
Ultrys software (choice: Clock&Data / Wiegand, RS232 / RS485), for
more information please refer §Protocols.
End of line resistor (B): Must be fitted (on RS485 connection) if the
distance between the controller and the reader is close to or more than
100 meters or on bad communication (polluted signals, frame errors
etc...).
Lane IN1 (E): If the switch J6 (E) is on the position OFF, the reader will
activate the RF field only if there is a 0 Vdc on the input IN1 plus 5
additional seconds. If the switch is on position ON, the RF field will be
continuously activated.
Buzzer (D): The buzzer is activated when the reader reads a tag. To turn it off, place
the switch J5 located just close to the buzzer on position OFF.

Protocol
TTL Protocol (Wiegand & ISO2)
? ISO2 (Clock & Data) ? Decimal (7 bytes max).
? Wiegand with checksum ? Hexadecimal (12 bytes max).
? Wiegand with checksum ? Hexadecimal (12 bytes max).
Serial Protocols (RS232 & RS485)
? RS232 (frame configurable via Ultrys software).
? RS485 (frame configurable via Ultrys software).
Detail of serial protocol (only customizable with Ultrys software or at the order)
? Hexadecimal or Decimal output (ASCII Mode option or normal mode).
X bytes
1 byte
01
Data of the Tag x
If the ASCII mode is activated, the size of the tag's data will be doubled.

X octets
1 octet
01
Données du Tag x
Si le mode ASCII est activé, la taille des données du tag lu sera doublée.

?
1 octet
STX

?

Structure of the frame

Empaquetage de la trame
Données du Tag x
Data Frame

1 octet
LRC

1 octet
0x0D

1 octet
0x0A

1 octet
ETX

Chaque partie (hormis Data Frame) peut être activée ou désactivée dans l'envoi de la
trame. LRC calculée sur Data Frame (XOR)
D'autres options de configurations sont accessibles via l'application Ultrys telles que :
? Lecture inversée ou non inversée
? Temps de filtrage
? Zéros non-significatifs compris dans la trame ou exclus.
Recommandations
? La tension d'alimentation aux bornes du lecteur doit être comprise entre +9 Vdc et
+36 Vdc.
? Eloigner autant que possible le lecteur des câbles de transmission informatique ou
d'origine de puissance (secteur ou Haute Tension). Les perturbations qu'ils peuvent
engendrer peuvent varier en fonction de leur puissance de rayonnement et de leur
proximité avec les lecteurs.
? Eloigner les lecteurs entre eux d'environ deux mètres et éviter de croiser les champs
simultanément de plusieurs lecteurs.
? Utiliser une alimentation filtrée et régulée.
? Régler l'antenne de façon à être parallèle aux identifiants.
? Eviter de regarder la Led Haute luminosité capot ouvert.
? Serrer modérément les vis de fixation du capot afin de ne pas écraser le joint
d'étanchéité.
? Il est recommandé d'utiliser une alimentation 2.5 A à 3 A minimum.
? Il est important pour l'utilisateur de se positionner à au moins 25cm d'une antenne
en fonctionnement (distance minimale d'exposition).
? Utiliser une ferrite (2 passages) sur le câble (alimentation et données)
Exemple : Référence WE74272733 Wurth Electronik

1 byte
STX

Lane 1 + Data of the Tag x
Data Frame

1 byte
Checksum

1 octet
0x0D

1 octet
0x0A

1 octet
ETX

Each part of the frame (without Data Frame) could be activated or deactivated when it's
sent. Checksum is calculated on Data Frame (XOR)
There are other options available via Ultrys software:
? Reversed reading
? Filtering time
? No leading zeros
Recommendations
? The power supply on the connector of the reader must be +9 Vdc min.
up to +36 Vdc max. (+12 Vdc Typical).
? Move away as many as possible the cables of power and computer
(Ex: RJ45, sector, etc...).
? Move away the readers between them about two meters and avoid
crossing the fields of several readers.
? Use a filtered and regulated power supply.
? Adjust the position of the reader in order to be parallel to the tags.
? Do not look the Led of visualization with the cover opened.
? Do not clamp strongly the screws of fixation of the cover to not crush
the joint of waterproof quality.
? Do not make loop with the cable of the antenna.
? Respect a radius of curvature (15 cm).
? A power supply which provides 2.5 A to 3 A min. is required.
? For a safe exposure, please take care that the distance between the
user(s) and the antenna(s) has to be minimum 25cm.
? Use a ferrite (2 passages) for the cable (power supply and data)
Example: Reference WE74272733 Wurth Electronik

© STid 2013 ? NI1090x02 - Ed. 24/07/2013

Notice d'installation / Installation procedure
Lecteur UHF / UHF Reader: GAN

Dimension (mm)

Fixation / Mounting
Trois modes de fixations possibles : murale en applique (1, livré avec le lecteur),
Three mounting kits available: wall-mounted (1,supplied with the reader), adjustable
murale sur rotule inclinable (2) ou sur mât (3).
wall-mounted (2) or pole-mounted (3) kit.

1- kit de fixation murale en applique / Wall-mounted kit:
KFX-GAT_NANO-01

© STid 2013 ? NI1090x02 - Ed. 24/07/2013

Notice d'installation / Installation procedure
Lecteur UHF / UHF Reader: GAN

2- kit de fixation murale avec rotule (en option) / Adjustable Wallmounted kit (optional):
KFX-GAT_NANO-02

+

3- kit de fixation sur mât (en option) / Pole-mounted kit (optional):
KFX-GAT_NANO-03

Se fixe sur le kit
KFX-GAT_NANO-01

© STid 2013 ? NI1090x02 - Ed. 24/07/2013

Is mounted on the
KFX-GAT_NANO-01



866 - 915 MHz
(EU, US, MA, AU, NZ)

Version lecture seule

Lecteur GAT

nAno

Lecteur UHF mains-libres ultra compact

Contrôle d'accès mains-libres hautes performances

Identification
mains-libres

Le GAT nAno est un lecteur UHF hautes performances extrêmement compact. Développé pour des applications de contrôle
d'accès mains-libres, le GAT nAno permet l'identification de personnes en mouvement avec une zone de couverture
exceptionnelle allant jusqu'à 3 m*.

?

Zone de couverture totale et fiabilité de lecture

Les hautes performances du GAT

nAno

apportent un

?

Résistance

La mécanique du lecteur ultra compact GAT

nAno

est

confort et une fiabilité de lecture optimale, idéales pour des

conçue pour résister aux environnements à forte fréquentation.

applications de contrôle d'accès mains-libres.

IP65, ce lecteur UHF peut être installé en environnements

Le GAT

intérieurs ou extérieurs.

nAno

offre le meilleur rapport taille/performances

du marché : distance jusqu'à 3 m* pour une épaisseur
inférieure à 4 cm !
?

Domaines d'applications mains-libres :

Facilité d'intégration

Le GAT

nAno

?

Contrôle d'accès bâtiments : entreprises, hôpitaux, etc.

?

Environnements à forte densité de population :

est immédiatement compatible avec les

universités, bibliothèques, usines, etc.

systèmes de contrôle d'accès existants grâce aux interfaces

?

Entrepôts : zones de réception avec portes automatiques

de communication standards : TTL (Wiegand & Data/Clock),

?

Halls d'entrée d'immeubles et d'hôtels

RS232, RS485. En adéquation avec la norme ISO18000-6C,

?

Accès facile pour personnes à mobilité réduite

le GAT

nAno

est disponible en version ETSI (Europe),

FCC (USA), Maroc (décision n°ANRT/DG/n°7-10), Australie et
Nouvelle-Zélande.
?

Zone de couverture large
Fiabilité de lecture optimale

Facilité d'installation

Avec des dimensions ultra compactes, le design et l'électronique

0 - 3 m*

du lecteur ont été développés pour s'intégrer discrètement
dans toutes les zones d'identification d'un bâtiment ou d'une
entrée parking. L'installation du lecteur UHF GAT

nAno

ne nécessite aucun réglage électronique pour une mise en
service simple et rapide. 3 modes de fixations sont proposés :
murale en applique, murale sur rotule inclinable et sur mât.

Détection automatique du badge
Système d'identification mains-libres

*Attention : informations sur les distances de communication : Distances mesurées avec un badge ISO spécifique référencé par STid. Dépendant de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer la diminution des distances de lecture.

www.stid.com

Lecteur GAT

nAno

Lecteur UHF Mains-libres ultra compact

Caractéristiques
UHF - Versions ETSI : 866 MHz (Europe), FCC Part 15 : 915 MHz (USA), Maroc
Fréquence porteuse / Normes

(décision n°ANRT/DG/n°7-10), Australie et Nouvelle-Zélande
Homologation CE & FCC

Compatibilité puces

EPC1 Gen 2 / ISO18000-6C

Mode

Lecture seule

Zone de couverture*

Jusqu'à 3 m

Système anticollision

Oui
- Sortie TTL standard. Protocole ISO2 (Data Clock) ; Wiegand

Interfaces de communication

- RS232
- RS485

Connectique

Bornier à vis débrochable

Indicateur de lecture

LED 7 couleurs (vert, rouge, bleu, orange, violet, turquoise, blanc) et buzzer

Consommation optimisée

1A max. sous 12 VDC

Alimentation

Typ. 12V DC (de 9 VDC à 36 VDC)

Matériaux

PVC blanc - Classe au feu M1

Dimensions

21,4 x 20,4 x 3,75 cm
- 20°C à + 55°C

Températures de fonctionnement

Usage intérieur / extérieur
IP 65

Résistance

Humidité : 5-95%

Détection d'arrachement

En option par switch

Fixation

-

Murale en applique

-

Murale avec rotule pour installation inclinée

-

Sur mât

Compatible avec KFX-GAN et KFX-UHF-05, 06 & 07

ode article

Lecture seule TTL :

GAN-RX1-EU04-xx/2

Lecture seule RS232 :

GAN-RX2-EU04-xx/2

Lecture seule RS485 :

GAN-RX3-EU04-xx/2

X : versions = 4 - ETSI ; 5 - FCC ; 6 - Maroc ; 7 - Australie ; 8 - Nouvelle-Zélande
*Attention : informations sur les distances de communication : Distances mesurées avec un badge ISO spécifique référencé par STid. Dépendant de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer la diminution des distances de lecture.

Côtes mécaniques du lecteur GAT

nAno (mm)

Kit de programmation - ULTRYS

Badges ISO standards
ou bifréquences

Bracelets
BAP
(Battery Assisted)

Mentions légales : STid est une marque déposée de STid SA. Toutes les marques citées dans le présent document appartiennent à leurs propriétaires respectifs.
Tous droits réservés ? Ce document est l'entière propriété de STid. STid se réserve le droit, à tout moment et ce sans préavis, d'apporter des modifications sur le présent document et/ou d'arrêter la commercialisation de ses produits et services.
Photographies non contractuelles

Siège Social

Agence Paris IDF

STid UK

STid America

20 Parc d'activités des Pradeaux

Immeuble Le Fahrenheit

Innovation centre

Varsovia 57, Interior 501, Colonia Juárez

13850 Gréasque, FRANCE

28, rue de la Redoute

Gallows Hill, Warwick

CP 06600, Delegación Cuauhtémoc

92260 Fontenay-aux-Roses, FRANCE

CV34 6UW, United Kingdom

México D.F.

+33 (0)4 42 12 60 60
+33 (0)4 42 12 60 61
info@stid.com

+33 (0)1 43 50 11 43

+44 (0) 1926 217 884

+52 (55) 52 56 47 06

+33 (0)1 43 50 27 37

+44 (0) 1926 217 701

+52 (55) 52 56 47 07

info@stid.com

info@stid.com

info@stid-america.com
info@stid

www.stid.com

Flyer_GAN-RO_v3.00_FR

Kit de programmation UHF pour la
création des badges de « configuration
lecteurs » et des badges « utilisateurs ».



Identification de personnes
Lecteur Longue Distance RFID UHF

GAT nAno

NOTE D'APPLICATION

Identification de personnes par lecteur longue distance UHF

Introduction
Ce document a pour objet de décrire l'approche qu'il convient d'avoir pour aborder un projet
d'identification de personnes à l'aide de la technologie UHF et du lecteur GAT nano, afin d'obtenir un
résultat optimal en fonction de la configuration et des contraintes de l'installation.

Principes généraux de la technologie UHF
Principe de fonctionnement
Le lecteur GAT nano utilise la technologie radiofréquence « UHF » (Ultra-Haute Fréquence) « passive »
c'est-à-dire que la puce de l'identifiant n'utilise pas de batterie/pile pour fonctionner, elle reçoit
l'énergie nécessaire du lecteur. La fréquence utilisée en Europe pour cette technologie est de 866 MHz
(915 MHz aux USA).
Cette technologie UHF passive permet donc de lire une information contenue dans une puce
électronique télé alimentée à plusieurs mètres.
Usages et limitations, effets de l'environnement, « bon à savoir »?
Dans cette technologie, certaines lois physiques s'appliquent et peuvent influencer le fonctionnement.
Les grandes lignes à retenir sont les suivantes :
-

Les matériaux sur lesquels ou derrière lesquels le tag sera utilisé vont influencer les
performances de lecture en termes de distance et vitesse. Un tag se doit d'être adapté à son
environnement pour donner les meilleurs résultats.
o
o

Un même tag placé sur du métal ou derrière du verre n'aura pas du tout le même
fonctionnement.
A cette fréquence on observe un phénomène d'absorption d'onde en présence
d'éléments liquides conducteurs (ex : eau).
Le corps humain fera donc obstacle à la lecture d'un tag s'il se trouve entre le
lecteur/antenne et le tag lui-même ou si le tag est situé contre le corps ou encore si la
main se trouve sur le tag.

-

Les ondes arrivant sur une surface sont en partie réfléchies : les ondes émises par le lecteur
peuvent rebondir sur des obstacles et être déviées. La présence d'obstacle dans le champ de
lecture pourra influencer les résultats.

-

La technologie UHF peut être directive : selon les cas, une antenne aura un « champ de lecture »
assez directif, un peu à la manière de la zone d'éclairage d'un spot. Il faudra donc prévoir son
implantation en tenant compte de la zone de lecture de l'antenne, selon ses caractéristiques.

-

Un tag UHF peut aussi avoir une direction privilégiée liée à la polarisation de son antenne : un
tag dit « linéaire » sera sensible à son orientation, et ne se lira pas aussi bien horizontalement
que verticalement ou inversement.

© STid 2013

2

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

Optimum
Compte tenu des contraintes précédemment évoquées, il conviendra de chercher les conditions de mise
en ?uvre qui vont optimiser les performances du système, à savoir la meilleure position possible entre
l'antenne et le tag.
La position relative du tag par rapport à l'antenne va conditionner les performances. La distance
maximale et la meilleure détection seront obtenues lorsque le tag est face à l'antenne, parallèle et que
sa polarisation est respectée.
Le tag doit être le plus en face de l'antenne pour fournir les meilleures performances.
Les distances exprimées dans les spécifications techniques des lecteurs sont mesurées de face, tag
parallèle à l'antenne.
Quand un angle se forme entre l'antenne et le tag, la distance de lecture effective diminue.
Distance réduite

Distance nominale

Cet angle peut se former horizontalement ou verticalement en fonction de la hauteur du lecteur par
rapport au tag.

0° / 100%
30° / 87%

Antenne

45° / 70%

© STid 2013

3

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

Approche des projets
Lorsqu'on aborde un site à équiper avec une configuration GAT nano il convient de respecter certaines
étapes.
Analyse de site
Recenser les informations de base nécessaire à la définition de la configuration à retenir :
- Plan de site
- Sens de circulation
- Dimensionnements
- Type d'identification
Définition des objectifs
Zones d'identification : définir là où on veut que les personnes soient identifiées :
- Emplacements
- Dimensions
Définir les tests
Dès le départ nous recommandons de définir les tests nécessaires à la validation de la configuration
avec le client ? s'il doit y en avoir une.
Notes importantes
? En fonctionnement, le GAT nano émet un champ principal de face mais aussi un champ
secondaire arrière plus faible. Lorsque le GAT nano est installé contre un mur les identifiants se
trouvant dans la pièce juste derrière ce mur peuvent être détectés. Pour pallier à ce phénomène
il est possible d'utiliser un blindage à l'arrière des lecteurs (ex : peinture métal sur le mur?).
? L'identification de personnes est une action volontaire.

Le GAT nano est un lecteur d'identification de personne, en aucun cas il n'est prévu pour de l'identification
de véhicule.
Pour un accès véhicule, le conducteur doit faire l'action de présenter son badge au lecteur.

© STid 2013

4

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

ACCES AVEC BARRIERE VEHICULE
Il est recommandé de placer le lecteur et de déterminer la position de détection en amont de la barrière
cela fiabilise la détection et laisse le temps au système pour l'ouverture de la barrière.
La détection n'est pas entravée par la vitre, il n'y a donc pas nécessité d'ouvrir la vitre pour que le badge
soit détecté. Il suffit de le présenter face au lecteur.
Le métal bloquant les ondes radios, si le véhicule est équipé de vitres athermiques ou blindées, la
détection ne sera possible qu'en ouvrant la vitre.

L

Le bas de l'antenne doit être positionné à une distance d, d'environ 1m20 du sol.
Dans ce cas, la distance de détection, L, lorsque le badge est présenté face au lecteur est, en fonction
des identifiants utilisés(1):

L (cm) (distance lecteur // Badge)
Badge ISO Hybrid
Puce UHF GEN2 + Mifare 1K
Réf. STid CCTWR70
Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

L = 240
L = 290

(1) : les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.

© STid 2013

5

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

ACCES AVEC PORTE

Le GAT nano est un lecteur longue distance qui nécessite l'action de présenter le badge au lecteur.
Remarque : Le GAT nano n'est pas un lecteur mains libres, comme le GAT, mais ses performances
permettent la lecture main libre, avec les principaux identifiants qualifiés par STid.

© STid 2013

6

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

CAS 1

GAT nano

GAT nano

L
L

Le bas de l'antenne doit être positionné à une distance d, d'environ 1m20 du sol.
Dans ce cas, la distance de détection, L, lorsque le badge est présenté face au lecteur est, en fonction
des identifiants utilisés(1):

L (mesure en cm)
Badge ISO Hybrid
Puce UHF GEN2 +
Mifare 1K
Réf. STid CCTWR70
Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

BAP

ETSI
Puissance Max
Puissance Min
330
130

FCC
Puissance Max
195

Puissance Min
145

670

330

395

355

630+

340

570

330

Si le badge n'est pas présenté face au lecteur les distances de lectures se verront diminuées.

(1)

: les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.

© STid 2013

7

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

CAS 2

?°
Plafond

(cm)

Sol

L (cm)

Dans cette configuration, les essais ont été réalisés en main libre, les badges format ISO étaient placés
dans un porte badge tour de cou.
L'antenne doit être fixée au-dessus de la porte.
Dans ce cas, la distance de détection, L, lorsque le badge est présenté face au lecteur est, en fonction
des identifiants utilisés(1) et de l'inclinaison du lecteur.

Puissance Nominale
L (mesure en cm)
Badge ISO Hybrid
Puce UHF GEN2 +
Mifare 1K
Réf. STid CCTWR70
Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

Bracelet Battery
Assisted
(BAP_WB2_AR)
Pendentif Battery
Assisted

? = 45°

? = 15°

180

230

240

370

200

270

370

480

L'angle d'inclinaison du GAN ne peut pas excéder 15° avec le kit de fixation fourni(2), si pour votre
application la distance de lecture est trop grande vous pouvez mettre en place une lecture sur détection
avec par exemple une cellule.

(1)
(2)

: les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture
: Il y a possibilité d'incliner le lecteur à plus de 15° en ajoutant une cale intermédiaire afin d'écarter l'ensemble du mur.

© STid 2013

8

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

Installation de deux GAT nano sur le même plan ou mât

L6m

© STid 2013

10

NA1090X_V1.2_FR

Identification de personnes par lecteur longue distance UHF

Foire Aux Questions

Problème / Symptômes
Mon lecteur redémarre
constamment.
En RS485, la communication se
dégrade (signaux non francs,
erreurs de trames?)

Cause probable

Recommandation

Ampérage insuffisant

Vérifier le type de câble, l'alimentation et la
distance entre l'alimentation et le lecteur.

La distance de câbles
approche ou est supérieure à
100 mètres.

Utiliser des résistances de fin de lignes (L).

Mon lecteur ne démarre pas.

Tension insuffisante
Mauvais câblage

- Vérifier la tension aux bornes de la carte
interface (broches1 et2).
- Utiliser une alimentation régulée.
- Vérifier le câblage.

Lorsque je présente un identifiant
mon lecteur émet une série de BIP,
la LED verte clignote et le même
code est réémis.

Le filtrage n'est pas activé
(le même identifiant est lu
plusieurs fois)

Activer le filtrage, sur la carte interface, en
déplaçant le cavalier © en position ON.

Mauvaise configuration
La trame remontée par le lecteur
ne correspond pas à celle
attendue.

Mon lecteur détecte le badge mais
je n'ai aucune remontée dans mon
système

Protocole de communication
incorrect
Pas de potentiel de
référence commun au
lecteur et au système

Vérifier la configuration du lecteur (spécifiée
à la commande ou réalisée par vous-même
avec le logiciel Ultrys).
Positionner, sur la carte interface, le
commutateur SW1 (M) sur le numéro
correspondant au format de sortie
(4 : OFF, 3 : RS485, 2 : RS232 et 1 : TTL).
Raccorder le GND du lecteur au GND du
système.

© STid 2013

11

NA1090X_V1.2_FR
